農業灌溉智能化系統是利用計算機技術、電子信息技術和物聯網遙感技術對農作物灌溉狀況進行實時監測、控制和管理, 實現了機井水位、農業灌溉用水量的遠程和動態監測, 以及數據的無線遠程采集和監控。與傳統的灌溉技術相比, 智能遙控灌溉測控系統依托物聯網信息技術為機井配置了遠程智能監控設備, 以高效節水信息化管理系統為平臺, 建立了完善的現代化農業灌溉管理服務和智能監測體系。通過4G網絡互聯實現數據共享、遠程管理和數據實時采集, 農民在家里就可以利用手機遠程準確監測自家農田的土壤墑情、灌溉水量、耗電量等各項信息, 極大地改善了農業生產基礎條件, 提高了灌溉機械和水資源的合理利用率, 改善了農作物、果樹等的生長條件, 提高了單產和果實品質, 有效地保護了生態環境, 具有良好的社會效益和經濟效益。
農業灌溉智能化系統主要包含智能遙控灌溉測控云終端 (可連接各種傳感器) 、SPWT類機翼渦輪流量計、三相三線電子式電度表、智能遙控終端、云計算中心及展示中心、村級充值管理終端及APP軟件等。本文重點介紹一下智能遙控灌溉測控系統建設過程中用到的智能遙控灌溉測控云終端、SPWT類機翼渦輪流量計的工作原理、技術特點及使用時的注意事項。
1、智能遙控灌溉測控云終端:
1.1、技術功能：
由數據采集單元、數據加密及處理單元、控制執行單元、通信單元、后備電源單元等組成, 具有用水用電計量采集、管道壓力采集、地下水位采集、信息存儲及處理、實時監測、自動水泵及閥門控制、防盜報警、IC卡控制 (一井多卡, 一卡多井) 、智能遙控終端控制、水泵缺相保護、水泵非法啟用報警、信息交互等功能。
1.2、功能特點：
灌溉刷卡取水, 一卡多井、一井多卡, 易操作。
內嵌寬電壓穩壓電路, 適用于電網電壓不穩的運行環境。
采用無線GPRS、CDMA網絡通信傳輸功能, 且符合《河北省地下水超采綜合治理試點項目監測數據通信規約——機井類》的有關要求。
在無軟硬件資金投入的前提下, 隨時可以啟用和屏蔽階梯計費功能, 能夠隨時滿足定額管理、總量控制的管理需求。
顯示功能:顯示屏采用液晶屏?？刂破骶幪?hào) (固定信息) , 總用水量、用電量、剩余金額、瞬時流量、脈沖、報警、水位、壓力等信息輪流顯示。
計量功能:能采集和計量總用水量、用電量、瞬時流量、泵使用時間;記錄單用戶的剩余金額、累積用水量, 并可在線動態監測水位值及管道壓力值。
存儲歷史記錄的功能:每個智能灌溉遙測遙控云終端可以存儲200個用戶, 保存數據大于10000個, 并記錄相應用戶***少3次的刷卡時間、刷卡次數、卡內剩余金額以及用水量、用電量等信息, 同時可記錄每個泵的總用水量、用電量。
斷電保護功能:當設備正常工作時, 突然斷電, 來電后泵不啟動, 用戶則需取出剩余金額, 再刷卡, 泵才會啟動;具有后備電源, 當停電后, 系統自動切換為太陽能和后備電源, 達到不間斷供電。
斷相保護功能:在三相輸入電源斷相時, 設備立即報警并控制水泵停泵;在三相輸出電源斷相或水泵運行電流嚴重不平衡時, 設備將在8秒后控制水泵停止, 避免水泵和設備因不正常運行而損壞。
自檢預警功能:若報警后未處理, 將每天上報一次。設備具有以下報警功能:
水泵房的箱體門非法打開報警:當箱體門被非法打開時, 立即向中心發送報警信息。同時蜂鳴器蜂鳴報警30秒。若報警后未處理, 將每天上報一次。
位移報警:當箱體被移動或傾斜45度以上時, 向中心發送報警信息。同時蜂鳴器蜂鳴報警30秒。若報警后未處理, 將每天上報一次。
電網線路斷一相報警:電源線因故障或被盜斷一相時, 立即向中心發送報警信息, 同時報警蜂鳴器報警, 并持續30秒。若報警后未處理, 將每天上報一次。
線路斷三相報警:電源線因故障或被盜斷三相時, 立即向中心發送報警信息。同時報警蜂鳴器報警, 并持續30秒。若報警后未處理, 將每天上報一次。
終端停電:當三相380V電源停電時, 立即向中心發送提示信息。
終端來電:當三相380V電源來電時, 立即向中心發送提示信息。
流量計、電能表、壓力變送器、閥門報警, 以上傳感器或閥門出現數據通訊故障或不能計量時, 立即向中心發送報警信息。若報警后未處理, 將每天上報一次。
余額下限報警:屏幕的金額閃爍3次, 蜂鳴器一直嘀……嘀……響;余額不足時, 水泵不停, 直至金額為0。
灌溉水泵非法啟用報警:已經被責令暫時關停的灌溉水泵被非法啟用時, 會立即向中心發送報警信息。若報警后未處理, 將每天上報一次。
1.3、技術參數：
電源電壓:250~420 V交流電壓下正常工作, 建議配備備用電源, 在外部電源停電狀態下, 保證監測設備和通訊設備能夠正常運行3個月時間。外部電源有電狀態下自動對備用電源充電, 外部電源斷電時備用電源能夠自動切換。
消耗功率:待機狀態≤5W;通信狀態≤8W。
***大接觸電流:≤3.5m A。
數據通訊有效距離:無限制。
有機械動作部件:MTBF≥4000小時。
無機械動作部件的電子設備:MTBF≥25000小時。
數據傳輸誤碼率:≤10-6。
輸入脈沖誤差:≤1%。
環境:適應溫度為-40℃~80℃。
濕度:-20%~40%。
2、SPWT類機翼式渦輪流量計：

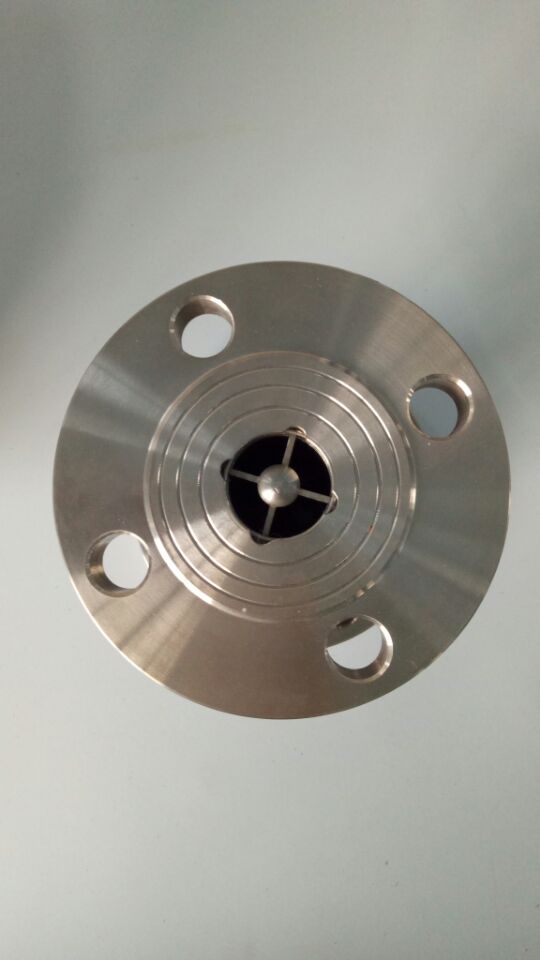

SPWT類機翼式渦輪流量計采用的工作原理為當流動的液體通過管道時, 沖擊類機翼渦輪葉片, 對渦輪產生驅動力矩, 使渦輪克服摩擦力矩和流體阻力矩產生旋轉。在一定的流量范圍內, 對一定的流體介質黏度、渦輪的旋轉角速度與流體流速成正比線性關系。由此, 流體流速可通過渦輪的旋轉角速度得到, 從而可以計算得到通過管道的流體流量。具有測量精度高、壽命長、現場安裝無需切割管道、壓力損失小、智能化程度高、下限流量低、價格低、不生銹、免維護等特點。
SPWT類機翼式渦輪流量計安裝在泵首及管道的任意位置, 無須特殊的運行環境。流量計與配管之間均采用法蘭對夾的方式, 法蘭尺寸必須符合GB/T9119-88的規定。在安裝時只需安裝在泵首彎頭與泵管的連接處, 不需要特定的前后直管段。

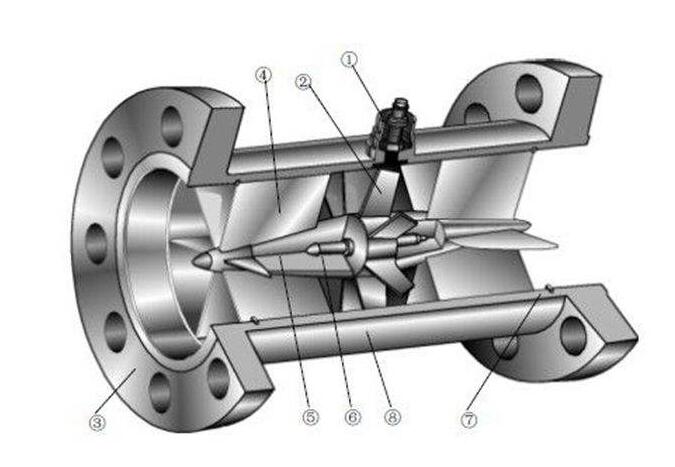

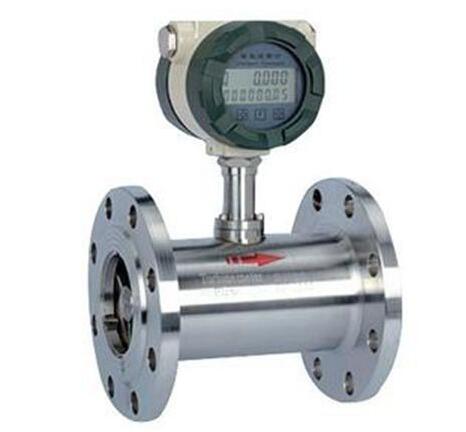

液體智能渦輪流量計傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。
液體智能渦輪流量計傳感器尺寸圖
|
|
公稱通徑
（mm）
|
L(mm)
|
H(mm)
|
G
|
Lˊ(mm)
|
D(mm)
|
d(mm)
|
孔數
|
|
LWGY-4
|
4
|
275
|
145
|
G1/2
|
215
|
|
|
|
|
LWGY-6
|
6
|
275
|
145
|
G1/2
|
215
|
|
|
|
|
LWGY-10
|
10
|
455
|
165
|
G1/2
|
350
|
|
|
|
|
LWGY-15
|
15
|
75
|
173
|
G1
|
|
|
|
|
|
LWGY-20
|
20
|
85
|
173
|
G1
|
|
|
|
|
|
LWGY-25
|
25
|
100
|
173
|
G5/4
|
|
|
|
|
|
LWGY-32
|
32
|
140
|
175
|
G11/2
|
|
|
|
|
|
LWGY-40
|
40
|
140
|
178
|
G2
|
|
Ф110
|
Ф18
|
4
|
|
LWGY-50
|
50
|
150
|
252
|
|
|
Ф125
|
Ф18
|
4
|
|
LWGY-65
|
65
|
180
|
278
|
|
|
Ф145
|
Ф18
|
4
|
|
LWGY-80
|
80
|
200
|
287
|
|
|
Ф160
|
Ф18
|
8
|
|
LWGY-100
|
100
|
220
|
322
|
|
|
Ф180
|
Ф18
|
8
|
|
LWGY-125
|
125
|
250
|
347
|
|
|
Ф210
|
Ф18
|
8
|
|
LWGY-150
|
150
|
300
|
367
|
|
|
Ф250
|
Ф22
|
8
|
|
LWGY-200
|
200
|
360
|
415
|
|
|
Ф295
|
Ф22
|
12
|
安裝注意事項：
液體智能渦輪流量計傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。
傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。
傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。
液體智能渦輪流量計當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。
用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。
液體智能渦輪流量計使用和調整
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，
嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特
別是葉輪。裝配時請看好導向件及葉輪的位置關系。
◆ 傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，
然后置于干燥處保存。
◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
◆ 液體智能渦輪流量計傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
