1）壓阻式變送器。壓阻式變送器是將壓力作用到膜片的前表面，在壓力作用下膜片會出現一定的形變，感壓膜片的背面印有厚膜電阻，進而形成一個惠斯通電橋，在壓阻效應下，電橋會產生相應的電壓信號，該信號與激勵電壓成正比例關系。



2）壓電式變送器。壓電式變送器是利用正壓電效應研制出來的,正高壓電效應就是將一定的外力作用于電解質使其發生變形,電解質內部會出現極化現象,并且在其兩個表面會產生正負不同的電荷,外力停止作用時，電解質又恢復到不帶電的狀態。電荷的極性會隨著作用力方向的改變而改變。在電解質極性方向施加電場，電解質也會發生變形，撤銷后電解質的形變消失，這就是逆壓電效應。



3）應變式變送器。采用特殊的粘合劑將應變片粘合在一起進而產生力學應變，在機體受力發生變化時，電阻應變片也會隨之出現一定的形變，進而影響到阻值的大小，電阻上的電壓發生改變。但是此種情況下阻值的變化較小，通常情況下組成應變電橋，在儀表放大器的作用下變大，后傳輸?shù)教幚砭€路顯示或執行機構。



應變片式壓力變送器工作原理



電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變變送器的主要組成部分之一。電阻應變片應用非常多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。



4）電容式變送器。電容式變送器分電動和氣動兩類，前者的標準化輸入信號為直流信號，后者輸出信號為氣體壓力。待測介質的兩種壓力分別輸入高、低兩壓力室，作用于敏感元件的兩側隔離膜片上。測量膜片與兩側絕緣片上的電極組成電容器，在兩側壓力大小不同的情況下，模塊會產生位移，兩側電流大小不同，在震蕩和調節作用下，形成電流、電壓或者數字輸出信號。



電容式壓力變送器工作原理



當壓力直接作用在測量膜片的表面，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，然后采用專用芯片將這個電壓信號轉換為工業標準的4-2OmA電流信號或者1-5V電壓信號。



由于測量膜片采用標準話集成電路，內部包含線性及溫度補償電路，所以可以做到高精度和高穩定性，變送電路采用專用的兩線制芯片，可以保證輸出兩線制4-2OmA電流信號，方便現場接線。



產品分類：



1、變送器按輸出信號類型可分為電流輸出型和電壓輸出型兩種。



電壓輸出變送器具有恒壓源的性質，PLC模擬量輸入模塊的電壓輸入端的阻抗很高，如果傳輸距離較遠，微小的干擾信號電流在模塊的輸入阻抗上將產生較高的干擾電壓，所以遠程傳送的模擬電壓信號的抗干擾能力較差。但適合于將同一信號送到并聯的多個儀表上，且安裝簡單，拆裝其中某個儀表不會影響其他儀表的工作，對輸出級的耐壓要求降低，從而提高了儀表的可靠性。電壓信號的范圍為1～5 V、0～10 v、一10～10 V，首先為1～5 V、0～10 V。



電流輸出型變送器具有恒流源的性質，恒流源的內阻很大。PLC模擬量輸入模塊的輸入為電流時，輸入阻抗較低，線路上的干擾信號在模塊上產生的干擾電壓很低，所以模擬量電流信號適用于遠程傳輸，在使用屏蔽電纜信號線時可達數百米。電流信號的標準為0～10 mA、0～20 mA、4～20 mA，0 mA通常被用作電路故障或電源故障指示信號。



電流信號傳輸與電壓信號傳輸各有特點。電流信號適合于遠距離傳輸，電壓信號使儀表可采用“并聯制”連接。因此在控制表系統中，進出控制室的傳輸信號采用電流信號，控制室內部各儀表間的聯絡采用電壓信號，即連線的方式是電流傳輸、并聯接收電壓信號的方式。



變送器分為二線制和四線制兩種。四線制變送器有兩根電源線和兩根信號線，對電流信號的零點幾元件的功耗無嚴格要求。二線制變送器只有兩根外部接線，它們既是電源線又是信號線，電流信號的下限不能為零，但二線制變送器的接線少，傳送距離長，在工業中應用最為廣泛。



2、根據所使用的能源不同，變送器分為氣動變送器和電動變送器兩種。



1：氣動變送器



氣動變送器以干燥、潔凈的壓縮空氣作為能源，它能將各種被測參數(如溫度、壓力、流量和液位等)變換成0．02～0.1IMPa的氣壓信號，以便傳送給調節、顯示等單元組合式儀表，供指示、記錄或調節。氣動變送器的結構比較簡單，工作比較可靠，對電磁場、放射線及溫度、濕度等環境影響的抗干擾能力較強，能防火、防爆，價格也比較便宜；缺點是響應速度較慢，傳送距離受到限制，與計算機連接比較困難。



2：電動變送器



電動變送器以電為能源，信號之間聯系比較方便，適用于遠距離傳送，便于與電子計算機連接。近年來也可做到防爆以利安全使用。其缺點是投資一般較高，受溫度、濕度、電磁場和放射線的干擾影響較大：電動變送器能將各種被測參數變換為0～10mA或4～20mA(直流電流的統一標準信號)，以便傳送給自動控制系統巾的其他單元。



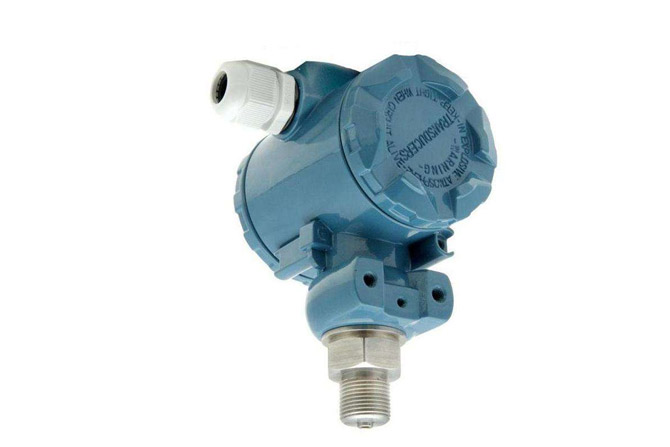

壓力變送器優點：



第一，壓力變送器在設計過程中對精度處理上也是十分的先進，所以在檢測和變松過程中的數值上一直都是十分的。在使用過程中的穩定性上是很強的，該變送器當中的傳感器是進口的，通過裝置好了以后，在感應出來的數據當然是比較的，在性能上有著明顯的提高，大大的改變了傳統變送器當中的不足之處。這樣在現代化的設備當中運用以后，對安全性能上都會有著很大的提高，在技術特性上也是十分突出的。



第二，與傳統的變送器對比來看，你會發現新款的壓力變送器在結構上比較簡單，因此在安裝過程中也是十分輕松的。在材質上是選擇了不銹鋼來完成加工的，技術質量等級越來越高，在變送過程中的技術優勢和效果上來說，也是比較突出的方面，這樣才能夠在加工過程中發現了其中的特性上還是會更加不一樣的。
